自制 Windows 蓝屏校园卡

写在前面

该项目为本人的开源项目，考虑到洛谷可能有人感兴趣，所以在此存档，若想复刻项目电路板请前往项目相关原页面查看。

又，本来想投科技·工程板块的，但这东西实在没啥技术可言，所以大家当个乐子看就好。

介绍

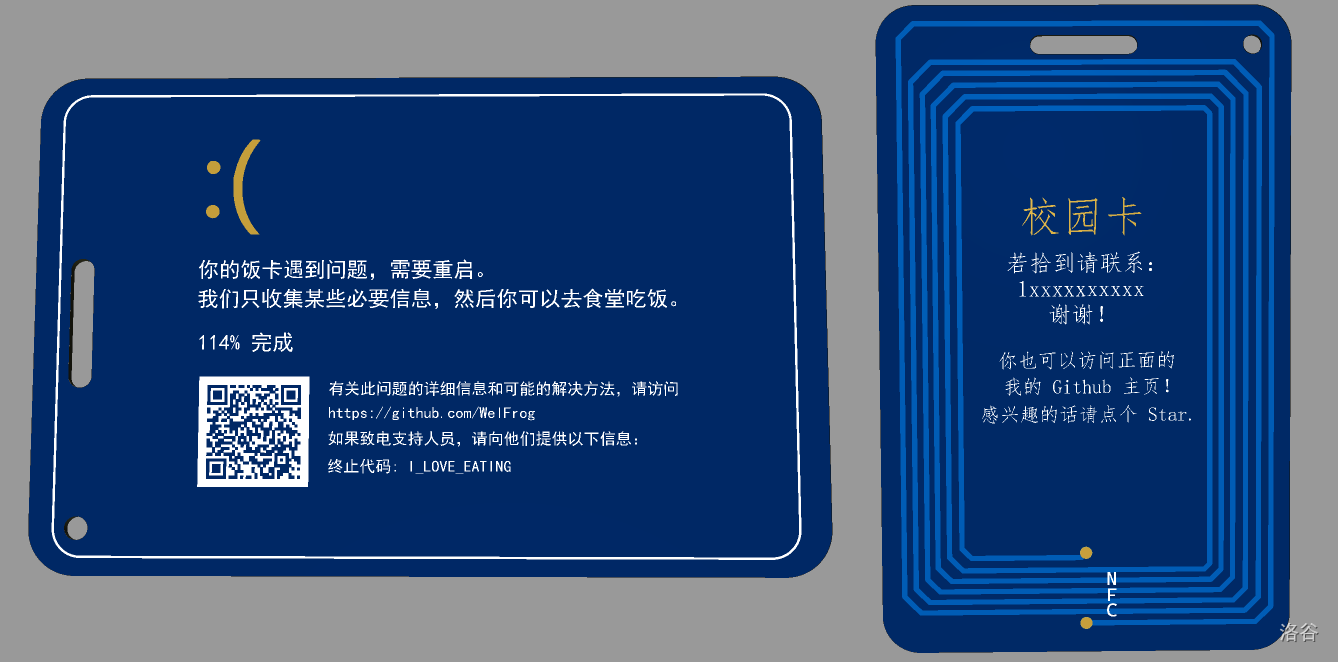

• 主板_原版蓝屏：正面是原版 Windows 蓝屏，背面可自己绘制内容；
• 主板_修改版：修改了原版蓝屏的一些文案，看起来更抽象；
• 背板：可打可不打，不影响使用，只是看起来更美观；

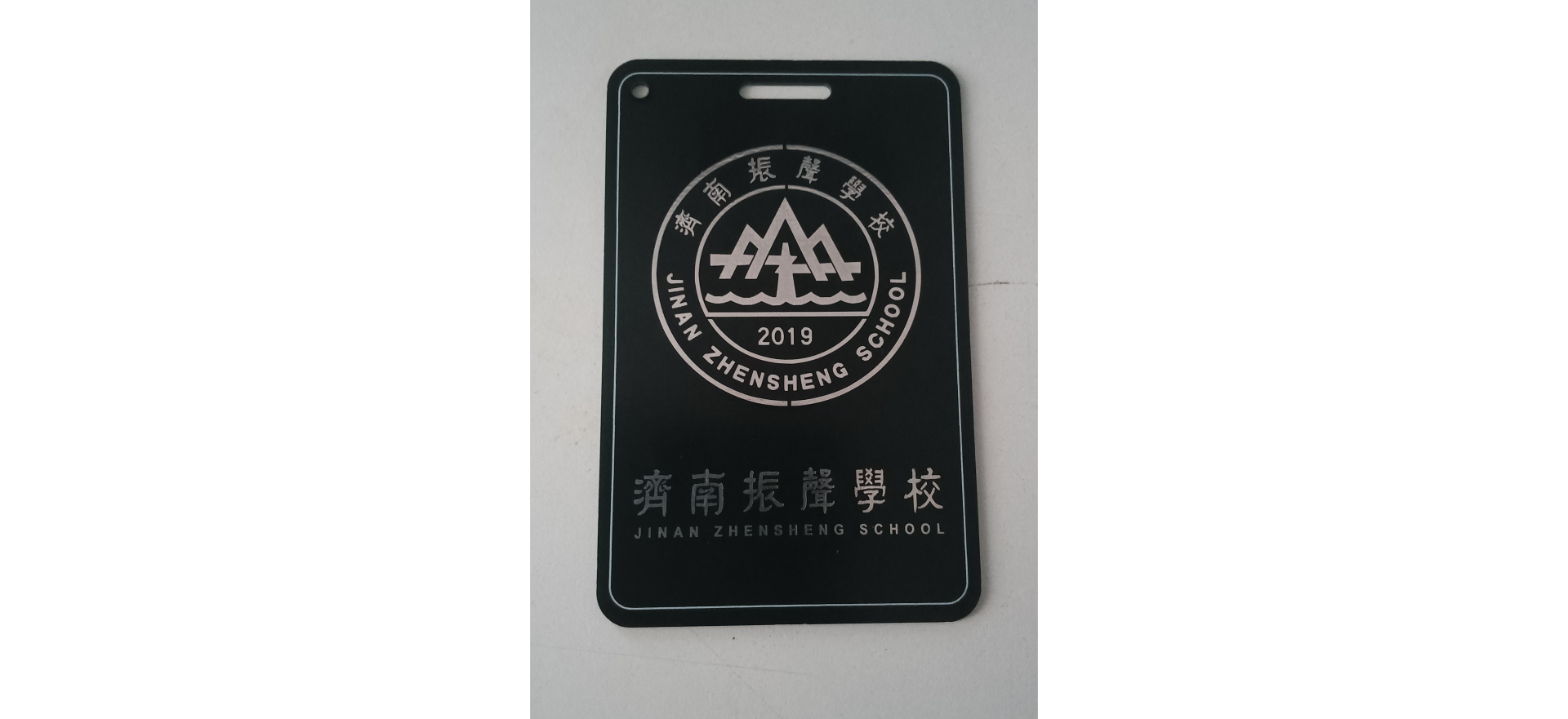

• 线圈：仅包含 NFC 模块线圈，可以在上面加上学校校徽来自制饭卡，如下：

注意事项

1. 两块主板上的二维码指向的链接都是某知名视频，而不是微软的技术文档，请根据自己的需要修改。
2. 背板在打印出来后直接用胶水粘在主板背面就行，背板上的挖空是给主板上的芯片留的位置。
3. 如果你只是单纯想做张校园卡，可以直接在“线圈”文件上修改，实测该线圈可以刷山大的读卡机。
4. 两面不能铺铜，不能铺铜，不能铺铜。 小规模铺铜可以，大片铺铜会让 NFC 线圈失效。可以有少量的线路用来装饰，但 线路不能形成闭合回路（例如圆形），否则会严重影响线圈。

校园卡移植

这个项目里提到了需要调整匹配电容，实际上 NFC 的 耐操性 鲁棒性还是很优秀的，不调基本上也能用，但效果会略逊于原生饭卡。

1. 导入图片或文字，将其放置在顶层；
2. 右键图片，选择 重复-重复到顶层阻焊层 让内容同时出现在“顶层”和“顶层阻焊层”，底层同理。

写在后面

该项目可以免费复刻，具体方法可以在网上查“白嫖嘉立创电路板”的教程。

此外，复刻需要有焊接能力，你可以在某宝上花大概 5 块钱买到焊接用电烙铁 + 焊锡丝 + 松香套装。即使不会焊接也不用担心，该项目焊接难度很小，只需要焊两个焊点就行，即使是小白也能上手。

如果看的人够多我可能会在这里出一个复刻教程，此外遇到的问题可以通过洛谷站内信询问我。
